Для передачи теплоты от теплоносителя системы отопления воздуху помещения служат нагревательные приборы различных конструкций и выполненные из различных материалов: чугунные, панельные, алюминиевые, стальные, биметалические и т.д. Далее мы рассмотрим наиболее распространенные из них, определимся с достоинствами и недостатками тех или иных радиаторов отопления, а так же области их применения в различных системах отопления.
В наше время существует множество видов радиаторов отопления, что бы выбрать наиболее подходящий вам тип радиатора, необходимо изучить их достоинства и недостатки.

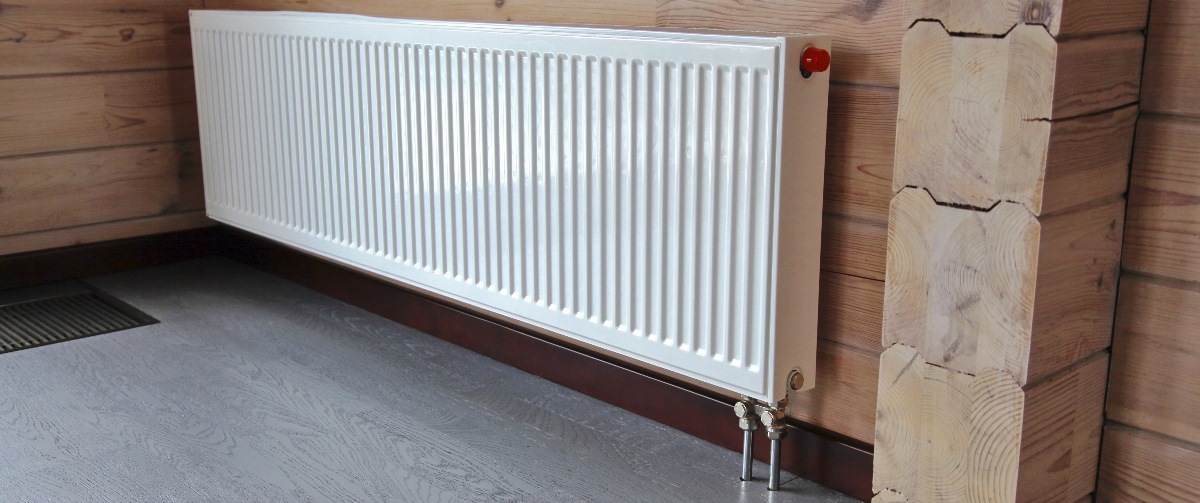

1. Стальные панельные радиаторы.
Стальные панельные радиаторы так же называют конвекторами. Конструкция такого типа радиаторов состоит из двух стальных пластин сваренных между собой, образующих между собой полость для теплоносителя. При выборе панельных радиаторов расчет теплоотдачи производится не количеством секций, а площадью радиатора. Для приблизительного расчета теплоотдачи можно взять приближенное значение 4 кВт с 1м2 площади радиатора (т.е. панельный радиатор размером 500х500 мм будет выдавать примерно 1кВт). Для более точного расчета необходимо взять таблицу теплоотдачи для определенных типоразмеров у поставщика радиаторов, а так же учитывать особенности системы отопления, к которой они подключены.
Преимуществами стальных панельных радиаторов является их довольно высокая теплоотдача, множество типоразмеров, дающее возможность оптимально подобрать необходимое количество излучаемого тепла. Относительно низкая цена и хороший дизайн данного типа радиаторов делает их довольно популярными среди потребителей. Особенно хорошо панельные радиаторы подходят для использования в автономных системах отопления.
Однако стальные панельные радиаторы обладают и своими недостатками, которые необходимо учитывать в выборе. Одним из недостатков является низкое рабочее давление, а так же чувствительность к гидроударам, в результате которых панельный радиатор может вздуться или еще хуже разорваться. Так же причиной выхода их из строя может служить слив воды из системы отопления на длительное время. Эти недостатки делают практически невозможным использование стальных панельных радиаторов в централизованных системах отопления.
2. Чугунные радиаторы.
Данный тип радиаторов широко применяется в отечественных многоэтажных домах, т.к. имеют довольно высокое рабочее давление (до10 бар) и низкую восприимчивость к качеству теплоносителя (загрязненность, агрессивность). Так же чугунные радиаторы имеет высокую теплоемкость, устойчивость к коррозии и механическую прочность.
При всех своих достоинствах чугунные радиаторы имеют и недостатки, такие как большая масса, следовательно и сложность монтажа, высокая тепловая инертность которая делает невозможность быстрой регулировки температуры, не совесем эстетичный дизайн радиаторов и потребность их частой покраски. Из-за небольшой площади поверхности радиатора следует низкий процент конвекции (в пределах 20%) от общей суммы отдаваемого тепла, остальное тепло передается излучением. Так же шероховатые поверхности способствуют скоплению на них пыли. Ну и боязнь гидроударов так же присуща данному типу радиаторов.
Теплоотдача чугунных радиаторов колеблется от 100 до 200 Вт с одной секции и зависит от типоразмера секции. Более точную информацию вы можете получить у поставщика радиаторов. Так же при расчете теплоотдачи следует учитывать, что номинальная теплоотдача секции радиатора предоставлена с учетом температуры теплоносителя равным 90 °С, что в централизованных системах отопления маловероятно.
3. Стальные трубчатые радиаторы.
Стальные трубчатые радиаторы, в отличие от чугунных обладают большим выбором дизайнерских решений. Рабочее давление их так же составляет около 10 бар, что делает использование их в системах централизованного отопления вполне приемлемым. Обычно внутренняя поверхность таких радиаторов покрыта антикоррозионным слоем, однако толщина стенок (1,2 - 1,5 мм) не дает оптимизма по поводу их долговечности.
Конструкция такого типа радиаторов представлена в виде секций, однако является не разборной и предусматривает определенное число секций в радиаторе. Как правило, это 2, 6, 8, 12 секций, некоторые фирмы так же имеют 14 и 16 секций. В среднем теплоотдача одной секции от 80 до 120 Вт.
4. Алюминиевые радиаторы.
В свою очередь алюминиевые радиаторы делятся на :
- литые, где каждая секция составляет цельное литое изделие;
- экструзионные, где одна секция выполнена из трех элементов герметично соединенных между собой с помощью болтов.
Алюминиевые радиаторы обладают высокой теплоотдачей, порядка 100-200 Вт с одной секции. Соотношение тепла отдаваемого излучением и конвекцией составляет примерно 50 на 50 %. За счет выполнения их с помощью литья, имеют эстетичный вид и множество дизайнерских исполнений. Ввиду малого количества теплоносителя внутри алюминиевого радиатора и большой теплопроводности, такой тип хорошо подходит при необходимости регулировки тепла в помещении. Рабочее давление таких радиаторов колеблется в пределах 6- 16 бар, что делает их пригодными для использования в системах централизованного отопления. Так же следует отметить их малый вес и легкость в установке.
Основным недостатком алюминиевых радиаторов является чувствительность их к химическому составу теплоносителя, и не переносят повышенной кислотности теплоносителя. Так же, в такого вида радиаторах присутствует такой неприятный эффект как газообразование, что приводит к завоздушиванию системы.
5. Биметаллические радиаторы.
Это одно из лучших и оптимальных решений в конструкции радиаторов, которое включает в себя хорошую теплопроводность алюминия и прочность стальных труб. Теплоноситель в биметаллических радиаторах движется по стальным трубам, а тепло отводится алюминиевыми ребрами. Таким образом, количество воды в секции уменьшено (примерно 150 мл), что делает их более экономичными по сравнению с другими видами радиаторов. Такой вид радиаторов объединяет в себе преимущества стальных и алюминиевых радиаторов, исключая их недостатки. Стальные трубы исключают возможность контакта алюминия с теплоносителем, вследствие этого отсутствует газообразование, повышается прочность конструкции, рабочее давление значительно повышается (до 30 бар). А алюминий придает им эстетичный дизайн и хорошую теплопроводность.
Биметаллические радиаторы подходят как для автономных, так и для централизованных систем отопления. Единственный их недостаток это относительно высокая стоимость.
